银Ag基钎料通常是以银或银基固溶体为主的合金。这类钎料具有优异的工艺性能，熔点不高，润湿性能及填缝性能良好，强度、塑性、导电、耐蚀等性能优异，可用来钎焊除铝、镁及其它低熔点金属外的几乎所有黑色金属和有色金属，因而得到广泛的应用。
银基钎料的种类繁多，但常用的银基钎料几乎都含有铜。为降低熔点和减少银含量，通常加入锌、镍、镉等合金元素，构成三元或多元合金。

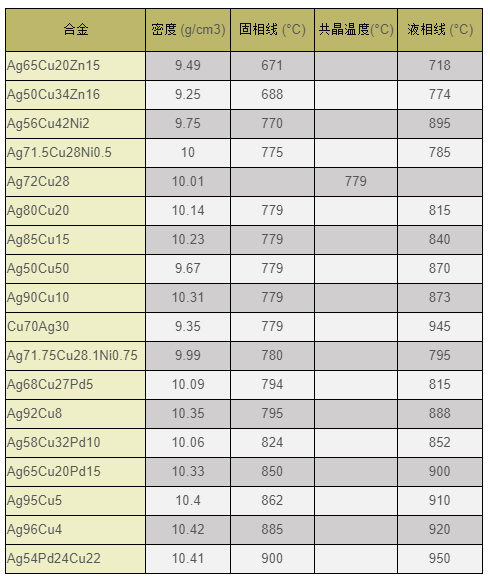

Ag72Cu28是在电真空器件中应用最广泛的共晶型钎料，其熔点低，结晶时没有温度间隔，钎焊工艺性能好，在铜及镍上具有良好的润湿性和流动性，导电性也很好。但此钎料的脆性大，强度低，对不锈钢、合金钢、高温合金等润湿性极差。因此，钎焊这类工件时应预先在被钎表面上镀铜或镀镍，以改善钎料的润湿铺展性能。此钎料还可用于钛及钛合金的前级钎焊。
Ag50Cu50性能与Ag72Cu28接近，但银含量较低，使塑性改善。但熔化温度范围增大，适宜于钎焊宽间隙接头，可用于多级钎焊时的前级钎焊。
Ag92Cu8流动性好，强度及耐腐蚀性能比前两种有提高。多用于钎焊钛及钛合金，钛及不锈钢等。由于熔点较高，可用于分级钎焊的第一级钎焊。
AgMn熔点高，高温强度好，可用于钎焊400℃以下工作的不锈钢及钛合金。Ag80Au20是一种性能优异的耐热钎料，但由于成本太高而很少使用。Ag90Pd10的中温强度高，耐腐蚀性、抗氧化性、润湿性等优异，接头塑性好。Ag80Pd20在强度方面及对低合金钢、不锈钢及高温合金的润湿性能上得到进一步改善。但由于Pd的价格比Ag还要昂贵，因而在可以满足使用要求的前提下，应尽可能降低Pd的含量，Ag95Pd5就是为这一目的研制的。由于Pd的蒸气压极低，所以银钯钎料特别适合于电真空重要部件或非金属的钎焊。
